ECOSONDA: INSTALACIÓN Y TESTEO

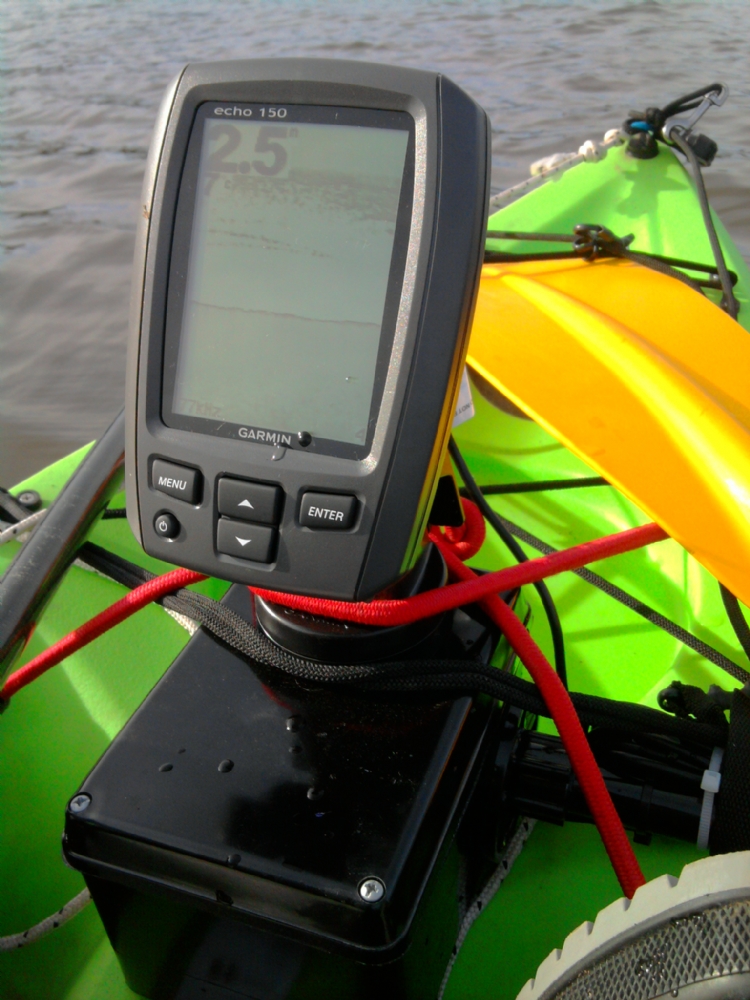

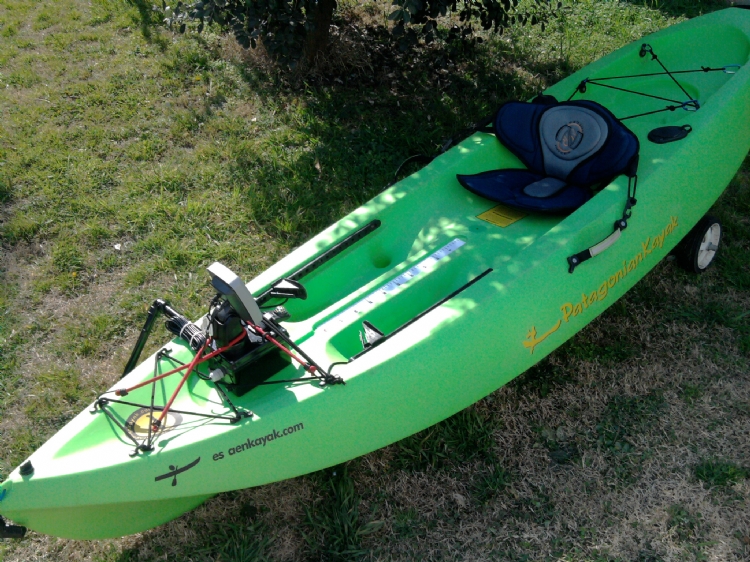

Hola gente, comparto algunas fotos de como instalé una garmin echo 150 en mi patagonian eco. Aclaro que todavía no resolví como fijarla al kayak cuando la lleve al mar, solo la coloqué así ahora para salir a testearla en el charco de mi ciudad...

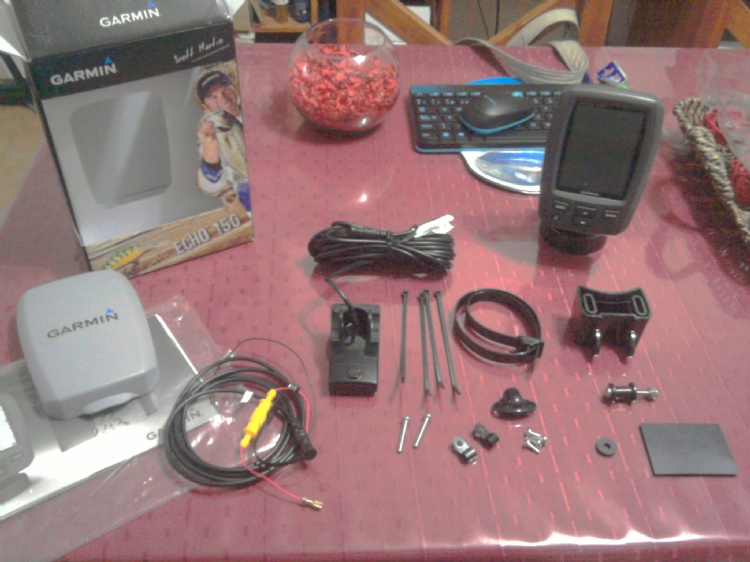

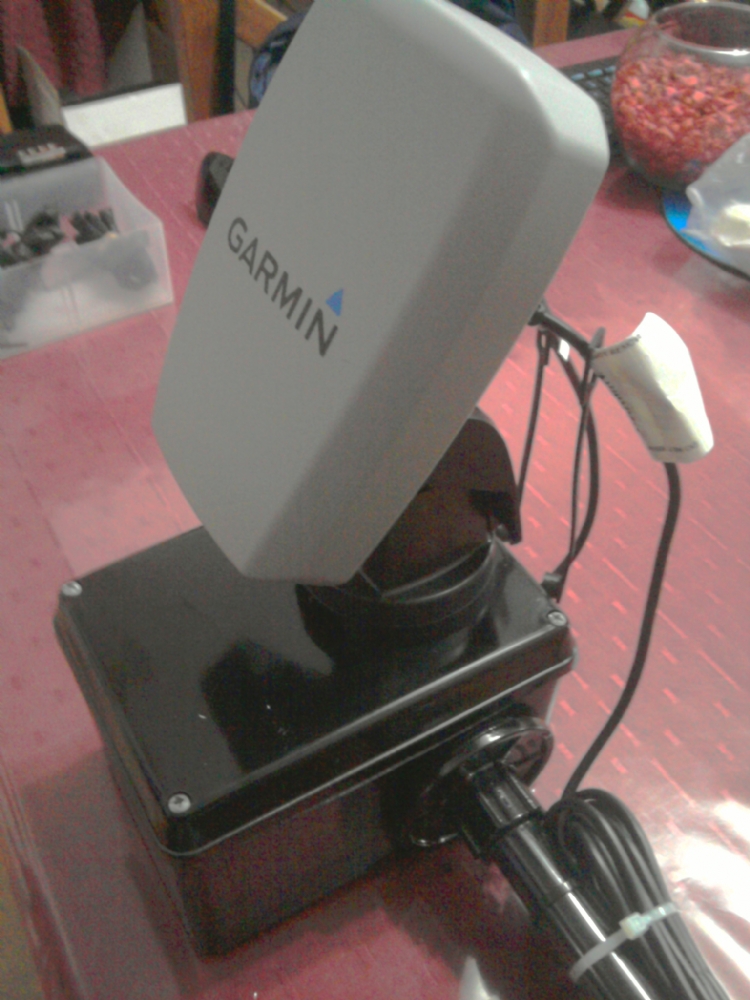

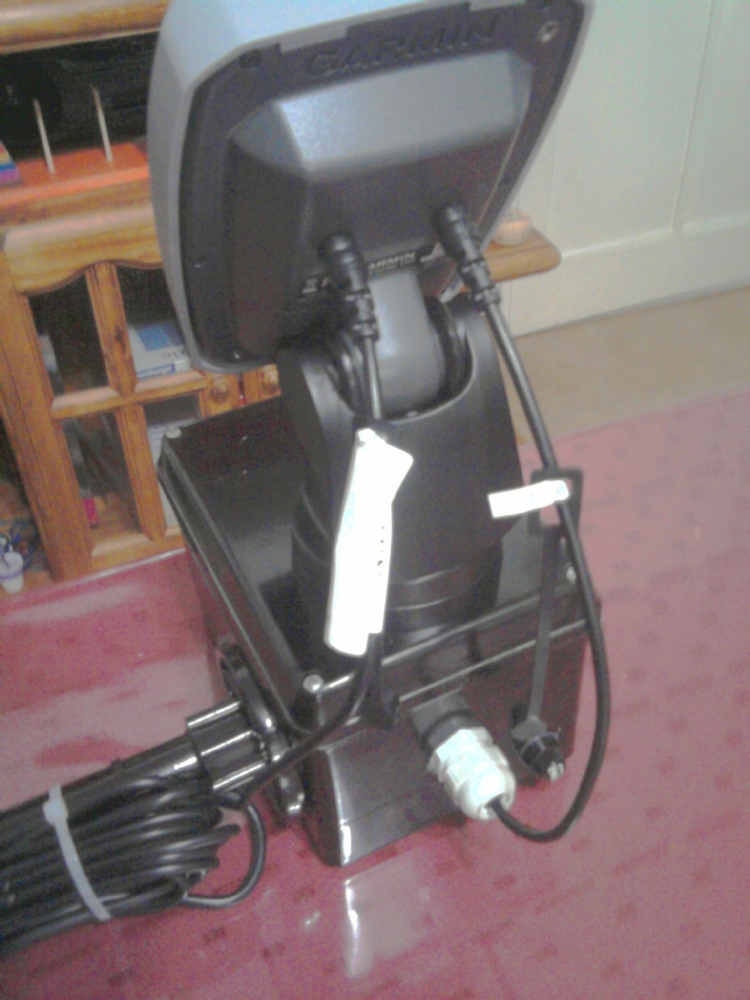

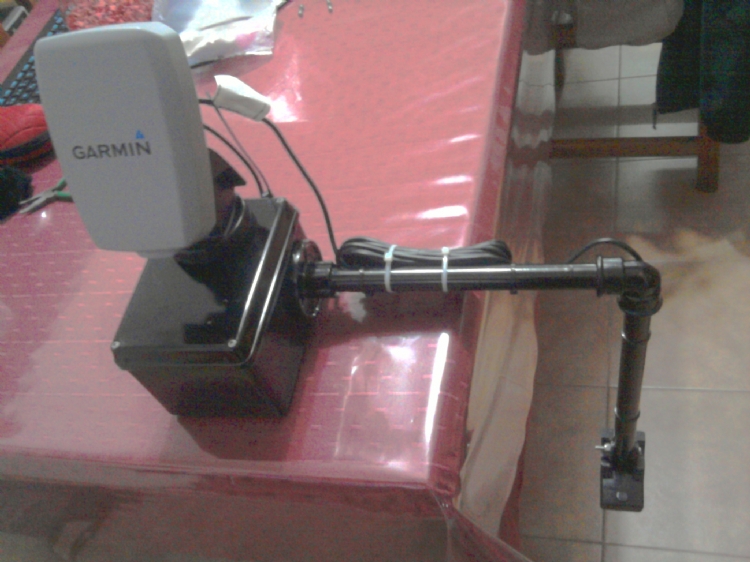

Primero el armado del equipo, el cual es una onda "quita-pon" para no perforar el eco, pero de todos modos me quede calentito con ponerle una tapa de inspección de 6" en la proa, tal vez lo valla estudiando para más adelante...

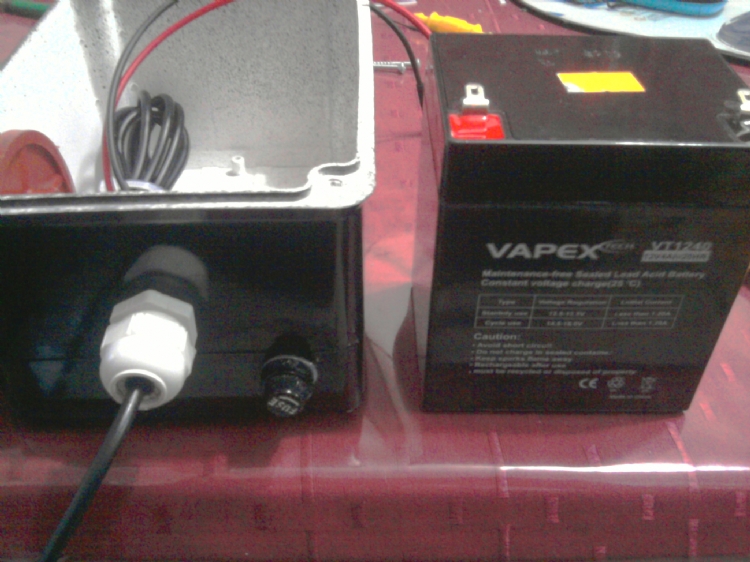

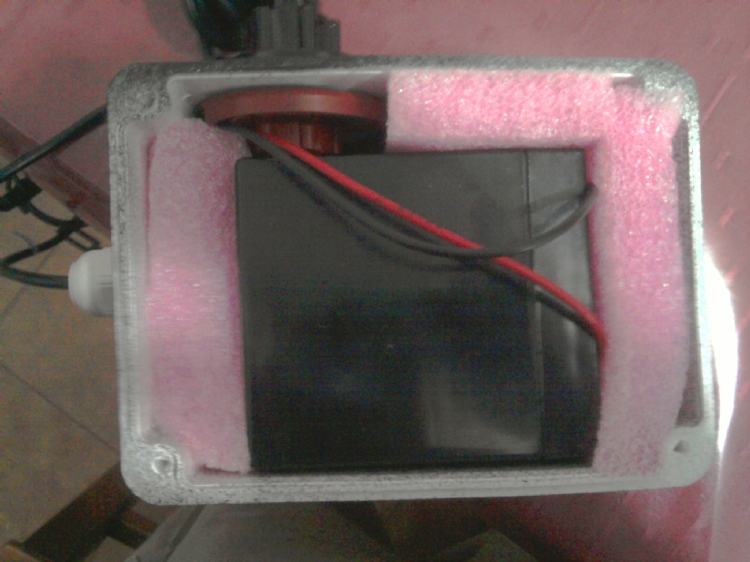

El cargador de la bata, también lo hice yo...

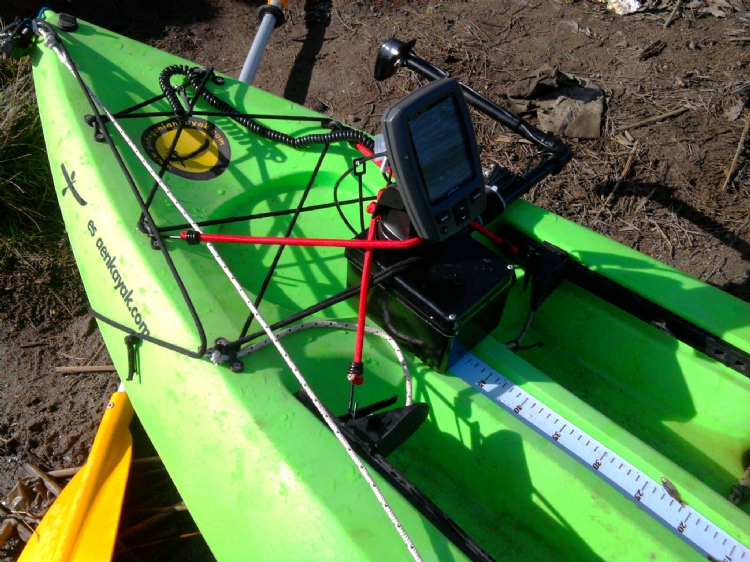

Y ahora a testearla al charco de Tandil, un lugar que tengo a 5 min y me alcanza para sacarme las ganas los findes con el peje..

Gracias Tanolocker!!,. no había pensado eso que decís del sol, pero si me imaginé que con el tiempo se iba a ir ablandando o falseando, tal vez ver la forma de meterle un tornillo pasante con una tuerca mariposa y que la perforación sea una ranura que le de unos 90º de rotación, después veo si puedo hacer algo de eso porque es fácil decirlo,..jajaj.
Respecto al circuito, si, después armo algo prolijo y subo el circuito, aunque aclaro, una parte yo ya la tenía que es la fuente de 18vdc (una herramienta de trabajo para mi), la otra parte la armé con poca $$ (que es el regulador en si), pero si tienen que armar todo completo, probablemente les salga más barato comprarla.. en fin, yo igual la publico después y aclaro esto....

Gracias GRINGONUNEZ!!,..tengo unas ganas barbaras de ir a Corrientes, pero el compañero no me acompaña y para ir solo es un tirón!,..peero, todavía falta, nada está dicho!..


Bueno, ahora si, a pedido de ustedes van los circuitos del cargador pero como lo prometí, pero antes que nada voy a hacer algunas aclaraciones:

1) Los circuitos no son diseñados por mi, los busqué en la web, aunque en mi caso yo ya poseía una fuente de 18vdc y ella si fué diseñada por mi, por lo cual no necesité construir esa parte y me ahorré unos cuantos $$. Hagan números antes de encarar este proyectito ya que si tienen que armar todo, probablemente no les convenga, y les salga mucho mas económico comprar un cargador armado.
2) Recomiendo tener ciertas nociones de electrónica, no se confíen ya que si algo sale mal, la batería puede terminar dañada, o lo que es peor aún, puede llegar a reventar. Por otro lado, al trabajar en la fuente, existe riesgo de shock eléctrico ya que la misma se conecta a la red de 220v.
3)Van a necesitar un soldador, estaño, un multímetro, alicate, y una cajita de plástico donde armar el equipo.
4)Leer y releer el punto 2)

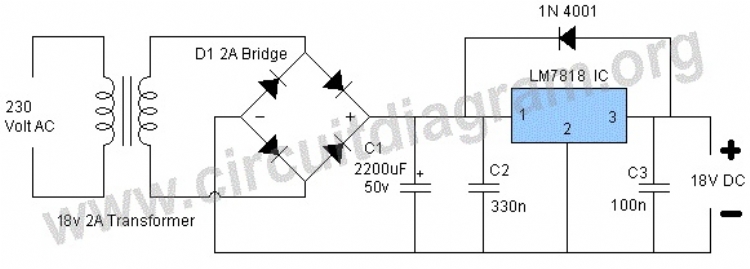

Bien, acá va el circuito de la fuente, como les dije antes, yo ya la tenía armada y no tuve que gastar plata en ella, si ustedes tienen una fuente que esté entre los 15 y los 18vdc y una corriente de al menos 1A, la pueden utilizar tranquilamente, sino arman esta..

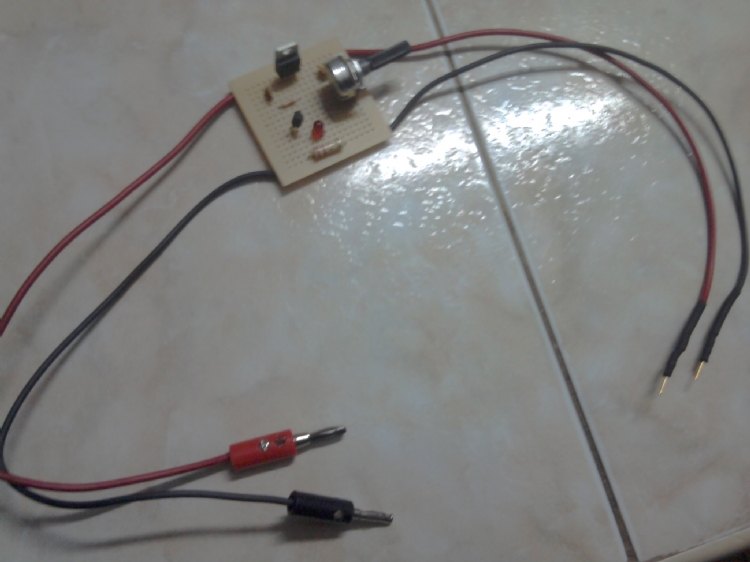

Y éste es el cargador en si:


Noten la resistencia que está abajo de todo, su valor va a depender de el tipo de bateria que ustedes tengan. Es decir, si bien el circuito está armado solo para baterias de 12 v, el mismo puede utilizarse en baterias de hasta 7ah. Por eso les recomiendo leer bien su bateria y según los datos armar el circuito así:
Para batas de 2ah, resistencia de 2,2 Ohm
Para batas de 4ah, resistencia de 2,2 Ohm
Para batas de 7ah, resistencia de 1 Ohm

Una vez armado todo, lo que deben hacer es conectar el cargador a la fuente, y para eso miren bien los simbolos que puse en los planos, positivo con positivo, y negativo con negativo.
Cuando enciendan el cargador, miden con el multimetro la salida de éste y lo ajustan con el potenciómetro a una tensión de 12,4vdc. A partir de este momento pueden conectar la bata, obviamente positivo con positivo y negativo con negativo...

Van a surgir muchas dudas supongo de acá, pero aqui estoy para responderlas!!.. espero que sirva.

Ahh. me olvidaba, a la hora de comprar los componentes, imprimen el circuito si quieren y lo llevan a una casa de electrónica que lo miren y les den todos los componentes que lleva, y aparte le piden la placa virgen perforada..

Hola Cesar como andas tanto tiempo...... ¿esto lo vas a hacer vos? te pregunto porque yo no me animo ni a cambiarle las pilas a la radio jaja muy poco conocimiento de electronica que le vamos a hacer.
Como les comente para Octubre voy a estar de viaje,..... lamento muchísimo no poder ir, me quedo con muchas ganas,.... voy a tener que esperar al próximo año.
Desde ya les deseo toda la onda y desde acá estamos haciendo fuerza para que nos represente alguien a pesar de la distancia.
Te mando un abrazo y nos vemos en cualquier momento, saludos al Richard.
Edgardo

Gracias Cesar!..
Tano, tenés razón le pifié ahi, hay que ajustarlo más o menos a 13,7vdc , respecto a eso, leí que se recomienda 13,7 si la carga es pausada, es decir, de la manera que nosotros lo haríamos, usamos la bata, la ponemos a cargar, la usamos, la ponemos a cargar,..etc,etc
Ahora, si la bata va a estar en carga toda la vida, como es el ejemplo de las luces de emergencia, este si se regula a 13,4vdc, pero más allá de eso no creo que halla drama en pequeñas diferencias de tensión..
Respecto a lo de reemplazar el 7818, podría ser, pero en ese caso pienso que habría que achicar el trafo, por otro que entregue unos 12vac, ya que rectificado y sin regulador va a estar más o menos en el valor de tensión que necesita el otro circuito a la entrada...


Respecto a los pejes, el tutorial es este, la sonda los encontró, no yo,..jajaja..

Chino basico para mi...

Publica el cargador en clasificados y vendelos a pedido!!!!!!!!!!!!!!!!!



Abrazo

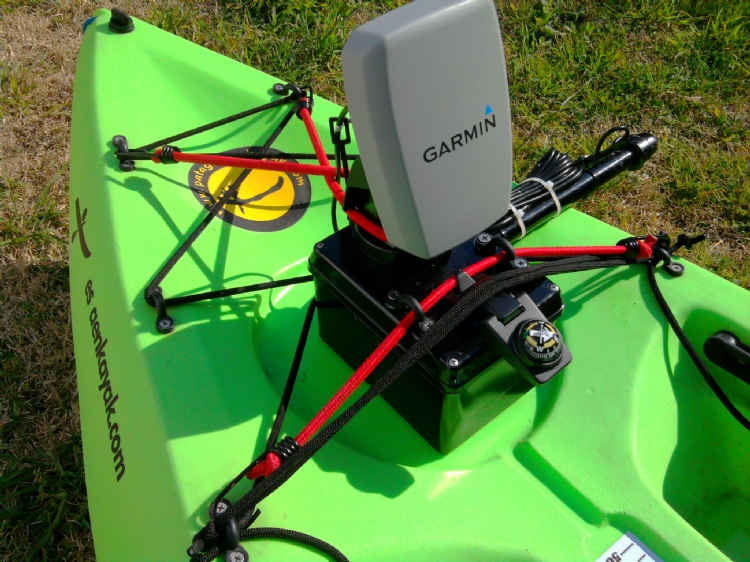

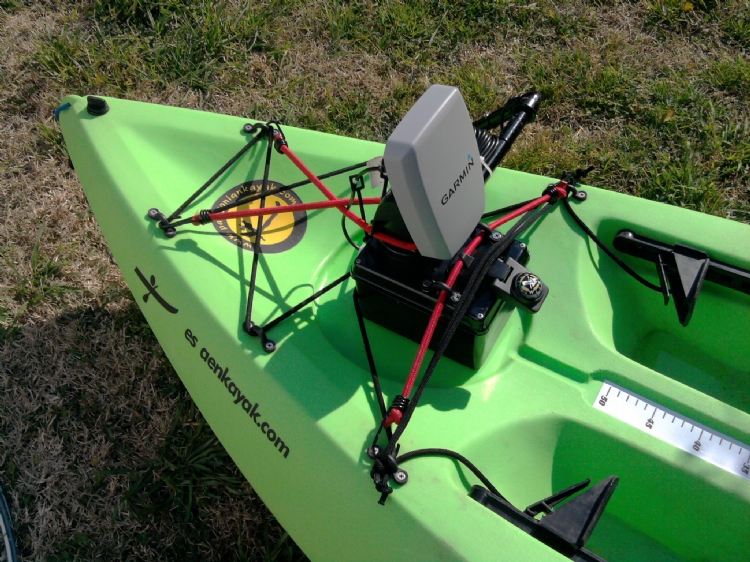

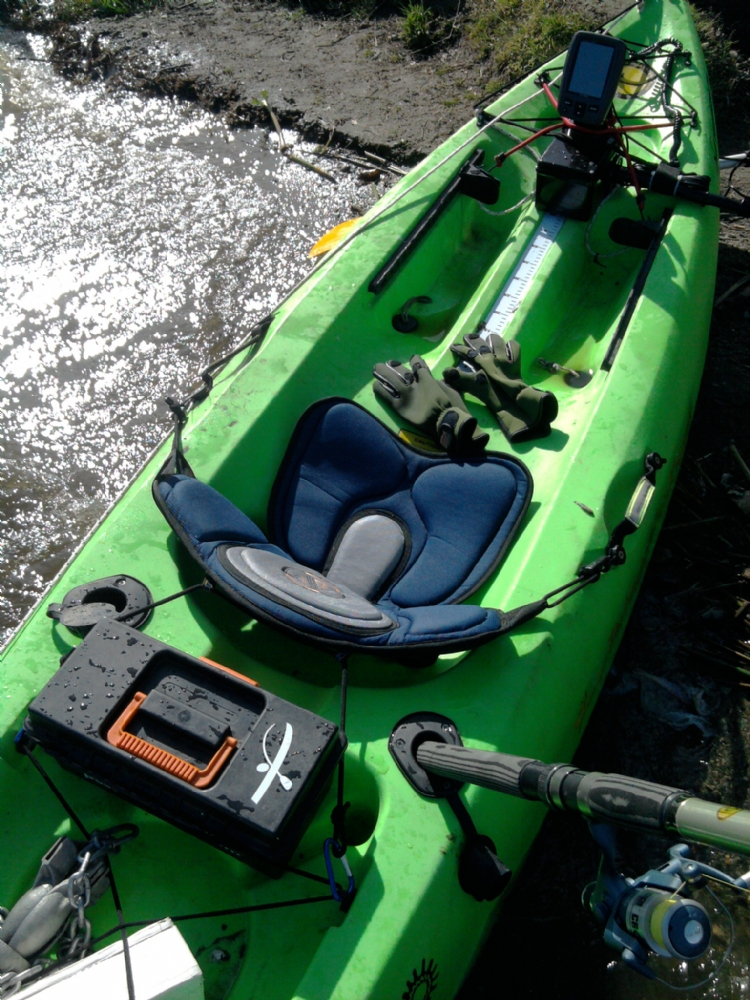

Bueno, avancé un poquito más en lo que es la sujección, y desplacé todo el conjunto un poco más hacia la proa, ya que los atalonas están en esa zona,... me queda un poquito más lejos, pero bue..

Gracias PICKA!!,..Saludos!
