Sistema para colgar el Kayak con roldanas

Hola, quiero compartir con ustedes el sistema que vengo usando para colgar el Kayak, la verdad me da muy buenos resultados, es màs el Kayak lo cuelgo dado vuelta y lo bajo derecho al portaequipaje del auto. y cuando quiero hacerle algun brico lo cuelgo derecho y solo necesito apoyarlo de un lado.

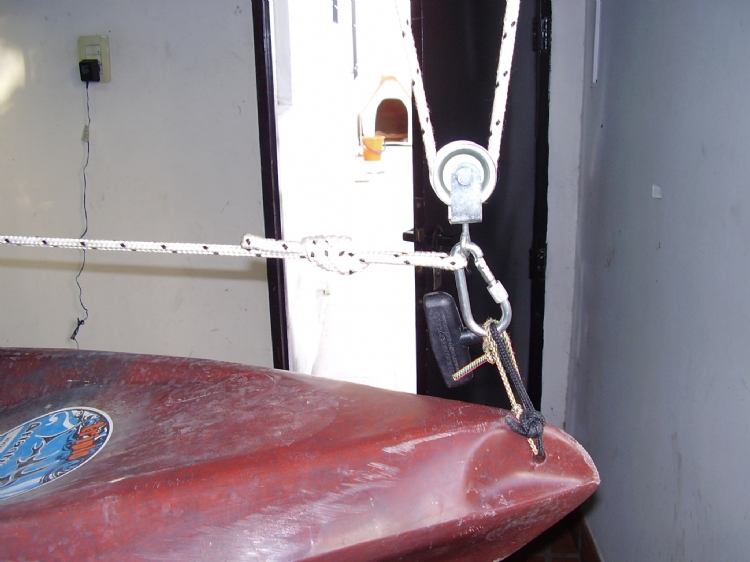

En una punta va así

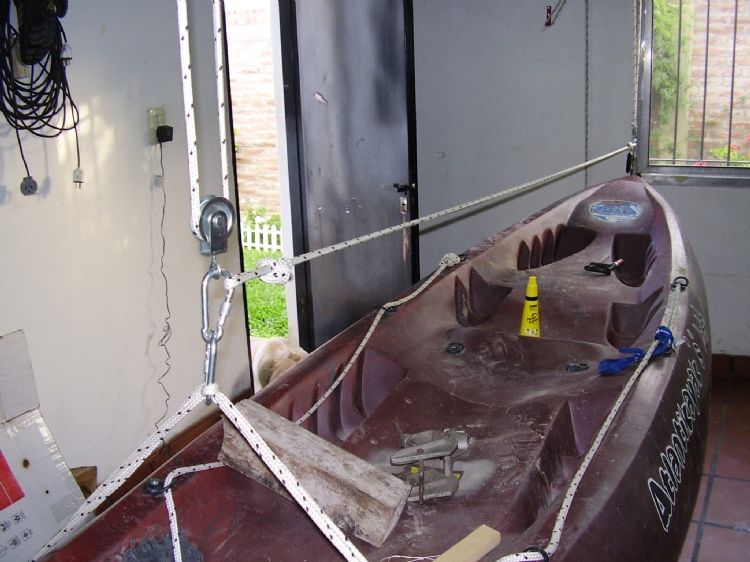

En la otra va así





Materiales:
5 Pitones abiertos (ustedes los cierran con la morza para poner los que van en las roldanas)
5 Roldanas (Las que puse son comunes de ferreterìa las manteng lubricadas y ni un problema
2 Mosquetones
1 Gancho tipo para amurar a la pared (tipo para hamaca paraguaya)

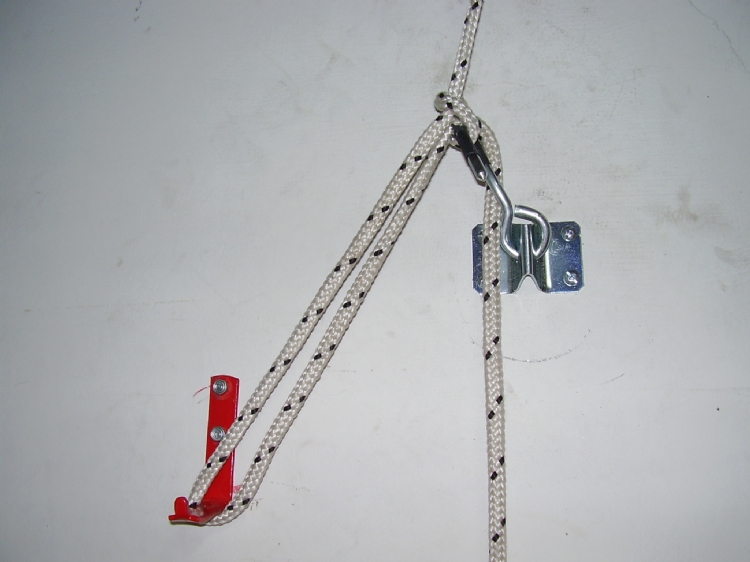

1 gancho para atar por d y colgar la soga (yo use uno para matafuegos)
x Metros de soga


En cuanto pueda filmo algun video de cuando lo bajo al auto, es muy comodo! y más que el triplo es pesadito para bajarlo y subirlo solo. abrazo!

DariX

Fikate que es tal cual como vienen las fotos!!!

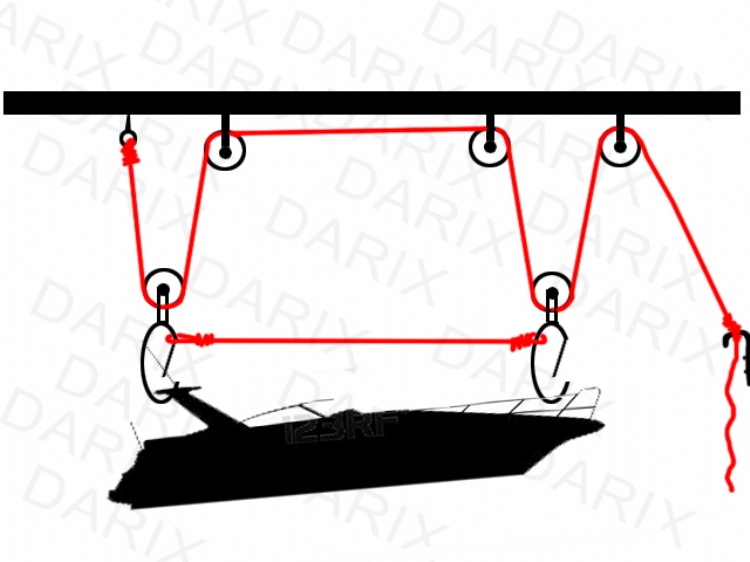

Bue... me agarraste con ganas de dibujar... aca va!



La Embarcación es a modo Ilustrativo

E-X-C-E-L-E-N-T-E !!!!!!
GRACIAS POR COMPARTIRLO TODO AYUDA.

Hola Pequeño Champol! la idea de la soga uniendo los mosquetones es por seguridad, ya que si miras bien la foto del lado de popa no hay un punto fijo de sujeccion, sino que es una soga que rodea el Kayak, ahora si vos lo agarras de ambas manijas no vas a necesitar esa soga porque los puntos de agarre no pueden correrse.
Aclaro que el modo por el cual lo agarré con una soga rodeando y no de la manija de popa tiene 2 explicaciones:
1- No tenía una buena viga en el techo donde agarrar a la altura de la manija de popa.
2- Después descubrí que la soga rodeando el kayak me iba a servir para colgarlo boca abajo poniendole un mosqueton desde la soga que rodea a un anclaje del Kayak logrando que éste no se gire. De ésta manera lo bajo directamente al portaequipajes sin necesidad de ayuda. Abrazo!

DariX

Muy bueno Darix! yo lo implementé en casa, lo único que me pasa es que sube y baja primero del lado en donde lo hizo o lo bajo, se entiende?, supongo que es por que las roldanas son de mala calidad. Voy a probar lubricándolas más o ver si consigo otras de mejor calidad.
Saludos
Sergio

Gracias por tu respuesta Darix. Sos muy amable. Abrazo.

Gracias muchachos! Da mucha satisfacción saber que lo que uno aporta sirve. Pomelo... no sera mucho??

Les comento un poco como es el tema del cálculo de un sistema en este caso de poleas dobles donde 3 poleas son fijas y 2 son móviles, tomando el peso informado en por el fabricante del triplo el cálculo es el siguiente:


Es importante destacar que estamos excluyendo del cálculo la fuerza que se suma por fricción entre los componentes del sistema, por lo que no es lo mismo una roldana con rodamientos que una sin ellos (mayor fricción) o quizá hasta la forma que tiene la V de la polea en relación al cabo que se use. Simplemente vale aclarar éste punto para que les quede claro.



Abrazo
