Publicado el 04-Enero-2010 / 6:57   24312

BRICODELTA - MANIJAS LATERALES

Instalacion de manijas laterales en un kayak Patagonian, modelo Delta

Valga la aclaracion que las manijas pueden llegar a instalarse del modo descripto en un kayak de cualquier marca y modelo.

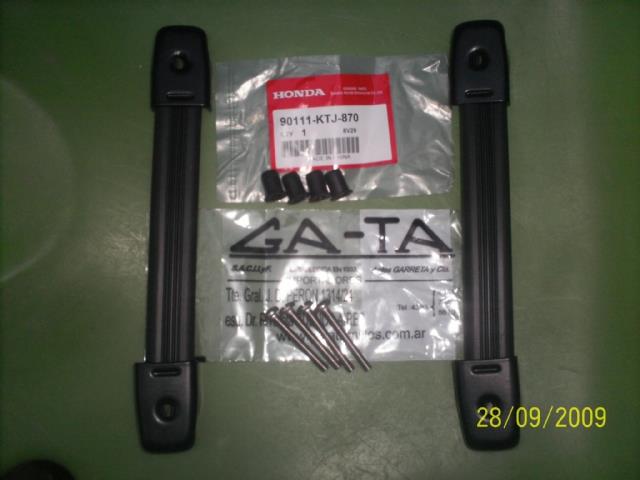

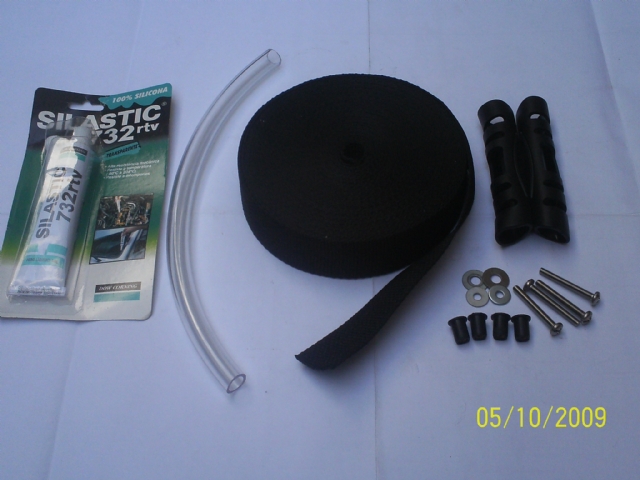

Listado de Materiales y Procedimiento:

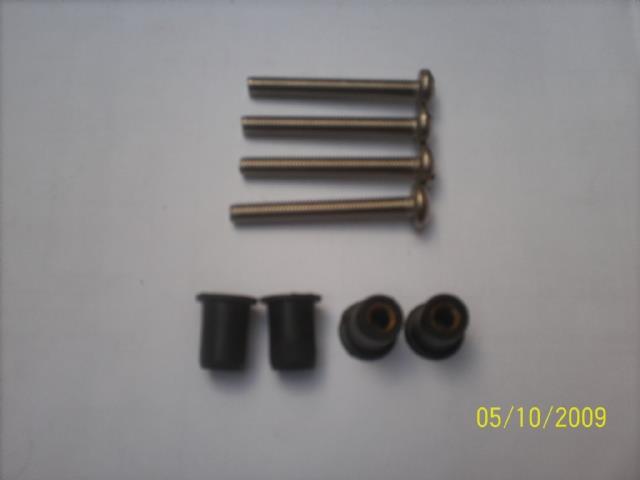

4 Well nuts, marca Honda (se utilizan en los carenados de las motos de dicha marca, por tal razon se adquieren en casas de repuestos para dichos vehiculos, en mi caso: San Luis esquina Pueyrredon)

4 Tornillos de acero inoxidable, rosca acorde a la rosca que posee el well nut (llevarlo al momento de adquirir los tornillos) (GATA)

4 Arandelas planas, de acero inoxidable, diametro exterior 25 mm. (GATA)

2 Manijas de goma, para mochilas (Boedo y Constitucion)

20 cm de manguera plastica de nafta (Sologoma, Boedo 1900)

85 cms de cinta de mochila, de 30 mm de ancho (Boedo y Constitucion)

Sellador Silastic (Costanera Uno)
















Es fundamental determinar el lugar exacto donde deben instalarse las manijas, para que al levantar el kayak a traves de las mismas, el peso quede en equilibrio, y no descompensado hacia atras o hacia adelante. Para lograr ello basta con apoyar el kayak tanto en proa como en popa, y pasando un liston de madera por debajo, tratar de ubicar el punto exacto donde quede en equilibrio, sin balancearse, ese sera el punto medio de nuestras manijas, es decir que las mismas deben quedar centradas en tal posicion.

Una vez logrado esto, se procede a marcar los puntos donde se realizaran los agujeros de 9,5 mm de diametro, para ubicar en ellos los tacos well nuts, que seran la parte mas importante de toda la instalacion, ya que es muy importante lograr que dicho montaje quede perfectamente sellado, a los efectos de evitar cualquier filtracion de agua al interior del kayak.

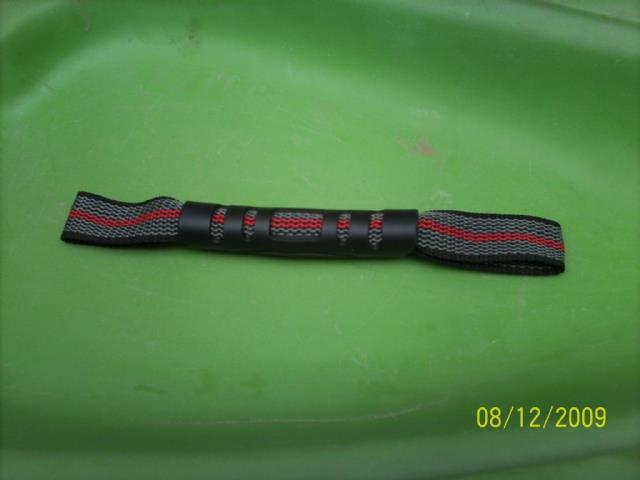

Para proceder a realizar el agujereado correspondiente, es menester armar las manijas, tal cual quedaran terminadas, cosiendolas en forma de tubo dejando en su interior el tubo plastico transparente, a efectos de otorgarle rigidez al agarre. Se presentan en el kayak tal cual quedaran fijadas, tomar la medida de la separacion que deberan tener los agujeros, teniendo en cuenta que la mano pase comoda al asirla:

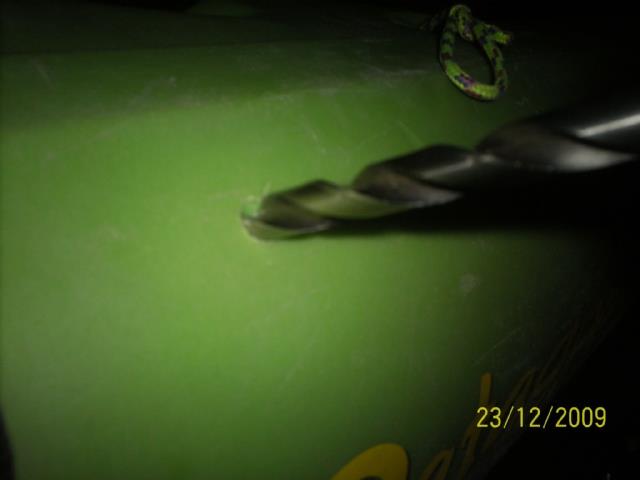

Realizadas las marcas, procedemos entonces al agujereado, la mecha debe ser del mismo diametro exterior que los well nuts, en este caso 9,5 mm....






Una vez realizados los 4 agujeros, introducimos en los mismos los well nuts correspondientes, previo untar con una buena dosis de sellador Silastic al mismo, haciendo lo propio en el interior del agujero, acercando el pomo y haciendo ingresar el sellador al mismo.

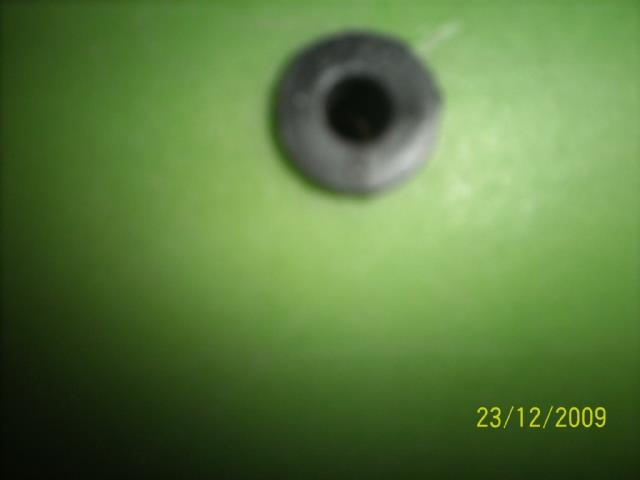

Una vez colocados en el agujero correspondiente, quedan de esta manera:

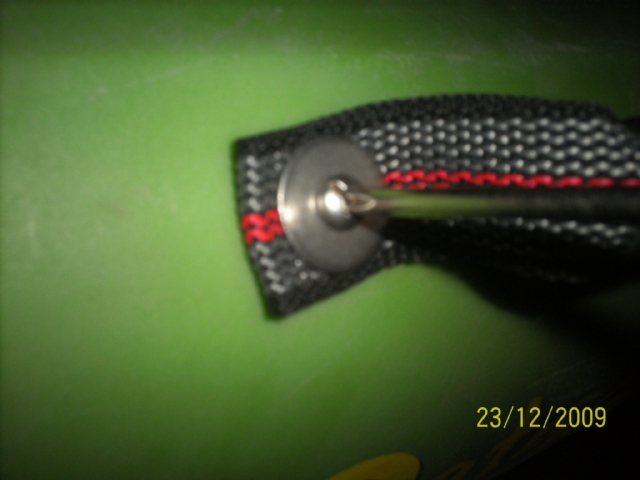

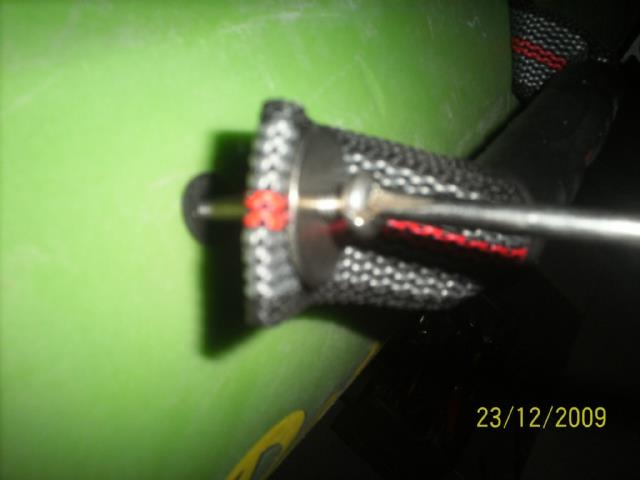

Para instalar las manijas y roscar los tornillos de acero inoxidable en los tacos, primero hay que agujerear, mediante un clavo caliente, la manija, en el punto exacto donde pasara el tornillo, esto es a efectos de que el material de la manija no se deshilache....Se instalan los tornillos y las arandelas planas de la siguiente manera y se procede a roscar hasta que quede bien ajustado:

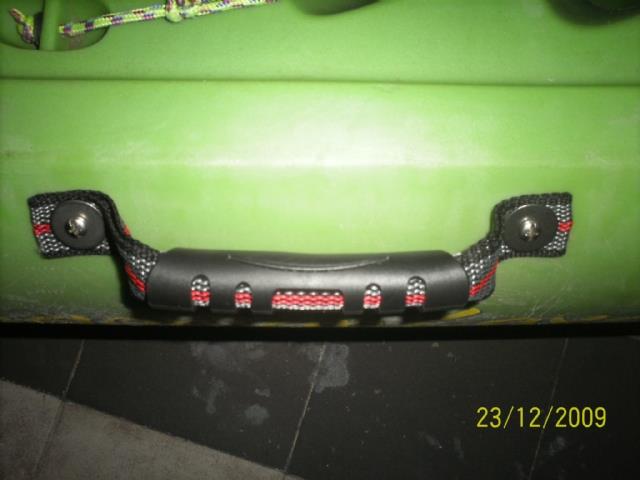

Una vez ajustados todos los tornilos, asi queda la manija....Trabajo Terminado !!













      saludos, eduardo





^

Autor
NEO865
Senior 3000

Kayak/s:
PATAGONIAN GAMMA
PATAGONIAN POWERKAYAK
PATAGONIAN DELTA ANGLER


Reg: 21-Junio-2008
MORON
ARGENTINA


Sus videos
Sus álbumes de fotos
Fotos de sus posts
Temas que participó
Reviews de sus kayaks
Publicado el 04-Enero-2010 / 11:13   24317

Excelente trabajo y muy bien explicado.....y con las direcciones y todo....Te felicito Edu...
Esa mecha la conozco?....jajaja...
Saludos. Carlos.

^

Autor
TARACHA
Senior

Kayak/s:
MALIBU PRO EXPLORER


Reg: 16-Noviembre-2009
LA PLATA
ARGENTINA


Sus videos
Sus álbumes de fotos
Fotos de sus posts
Temas que participó
Reviews de sus kayaks
Publicado el 04-Enero-2010 / 12:41   24320

Muy bueno Edu!!!! una explicacion sorprendente!!!!


^

Autor
EDUARDO
Senior 3000

Kayak/s:
PATAGONIAN ECO
PATAGONIAN DELTA
PATAGONIAN GAMMA


Reg: 07-Marzo-2008
PARQUE PATRICIOS
ARGENTINA


Sus videos
Sus álbumes de fotos
Fotos de sus posts
Temas que participó
Reviews de sus kayaks
Publicado el 04-Enero-2010 / 18:13   24383

neo865 escribió:
Excelente trabajo y muy bien explicado.....y con las direcciones y todo....Te felicito Edu...
Esa mecha la conozco?....jajaja...
Saludos. Carlos.


Es justo reconocer que la idea de colocar las direcciones y los precios (esto ultimo que aun no hice, pero lo voy a agregar) pertenece a Tango, ya que asi lo hizo en la presentacion de sus bricos, como me parecio muy inteligente dicha propuesta me limite a imitarla....

saludos

^

Autor
OSCAR F
Senior 1000

Kayak/s:
PATAGONIAN DELTA
RTM YSAK
PATAGONIAN MINI GAMMA


Reg: 11-Marzo-2009
PABLO NOGUES
ARGENTINA


Sus videos
Sus álbumes de fotos
Fotos de sus posts
Temas que participó
Reviews de sus kayaks
Publicado el 04-Enero-2010 / 23:56   24447

Buena Edu ,otra nueva version para colocar las manijas (well nuts ) agujeritos de 1 mm hicimos todos ahora hay que animarse a casi 10 mm ......sos el primero !!!. Gracias por compartirlo .Un abrazo

^

Autor
JMBOHE
Senior 3000

Kayak/s:
OCEAN BIG YAK
PATAGONIAN DELTA
OCEAN SCUPPER PRO TW


Reg: 14-Julio-2008
SAAVEDRA
ARGENTINA


Sus videos
Sus álbumes de fotos
Fotos de sus posts
Temas que participó
Reviews de sus kayaks
Publicado el 05-Enero-2010 / 1:56   24473

Edubrico, fueron los 4 a preguntas frecuentes !!!!!!

^

Autor
THEDOCTOR13
Senior

Kayak/s:
ESQUIMO ECLIPSE
PATAGONIAN DELTA


Reg: 18-Agosto-2009
ARGENTINA
Sus videos
Sus álbumes de fotos
Fotos de sus posts
Temas que participó
Reviews de sus kayaks
Publicado el 05-Enero-2010 / 4:59   24515

Muy bueno, un lujo realmente.-

Saludos. Roberto.-

^
