Bueno llego el día en que hay que laburar

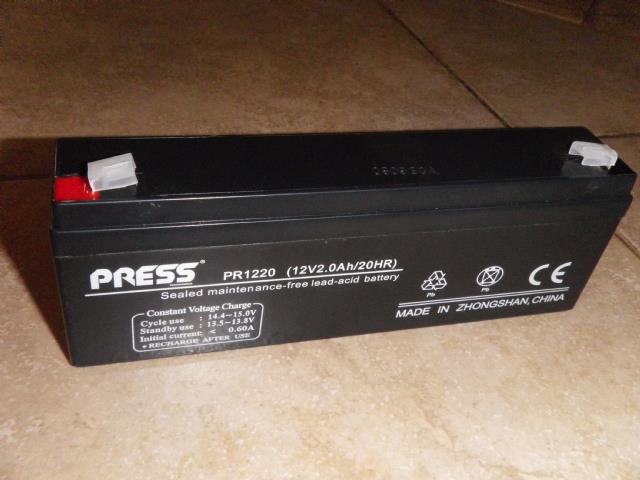

Batería 12v - 2 amp

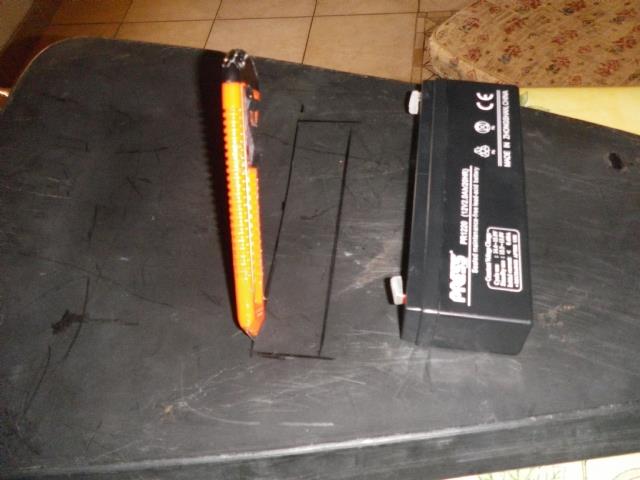

Marcando y cortando la tapa del tambucho delantero.

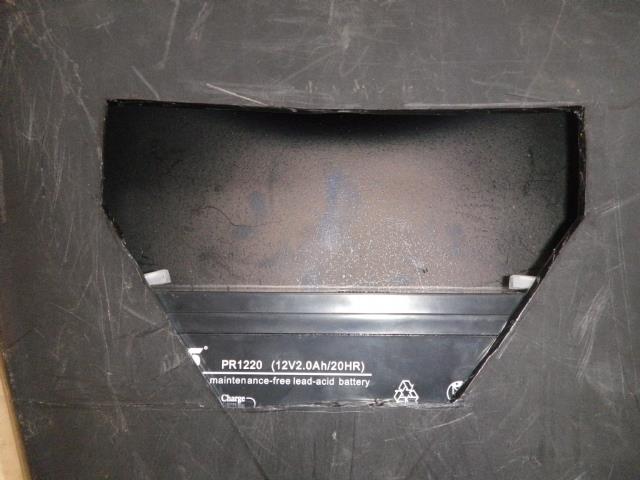

Finalmente lo corté con esta forma. Así queda la batería adentro.

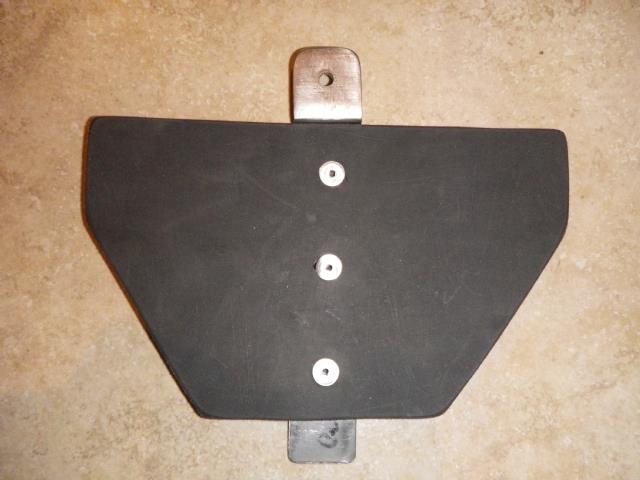

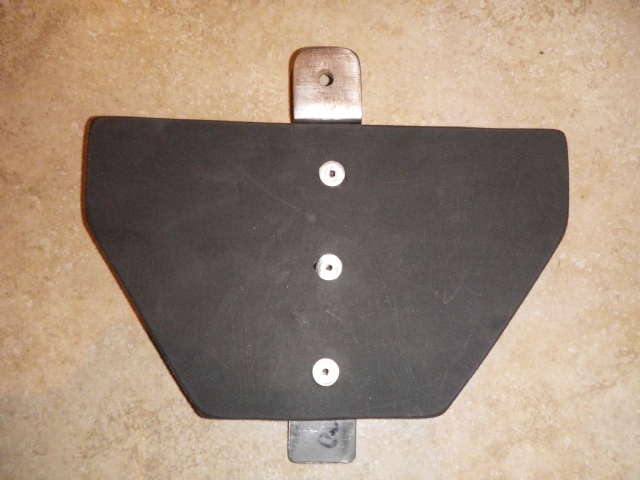

La tapa con traba hecha en acero inox con remaches de aluminio (remaches pop)

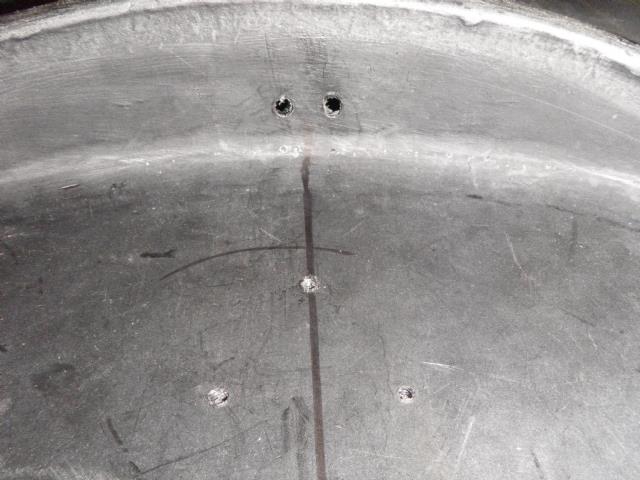

Estos son los 3 orificios para atornillar la base de la eco y otros dos para pasar los cables de la sonda y de alimentación.

Orificio para que salga el cable de la sonda.

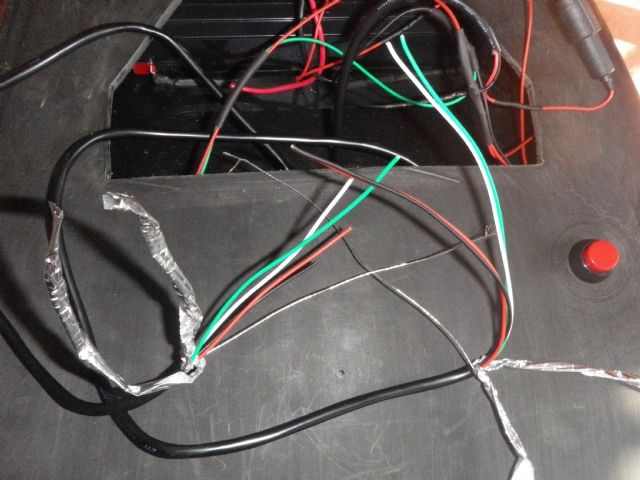

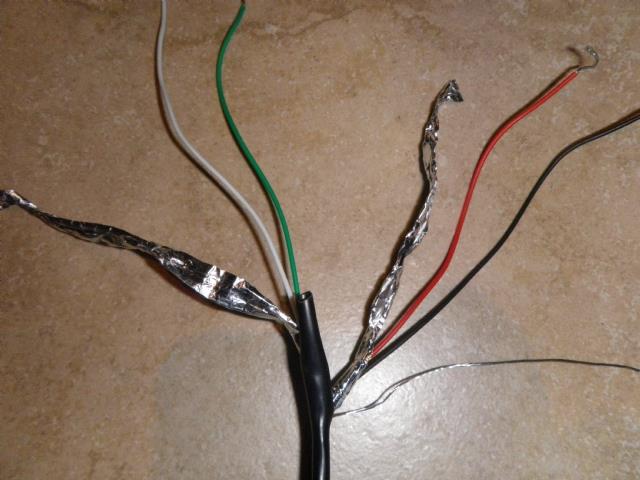

Así es el famoso cablerío de las eco. Dos cables (rojo +  -  negro -) recubiertos por un papel aluminizado , otros dos propios de la sonda (los que mandan la info) tambien recubiertos por el mismo papel aluminizado y otro tipo trenzado que es la masa

Para no tener el problema de la falta de señal que tanto se teme hay que unir los cables - soldarlos con estaño - colocar termocontraible y volver a colocar el recubrimiento de aluminio. Una vez terminada la conección colocar un termocontraible grande para unirlos y que quede como nuevo.

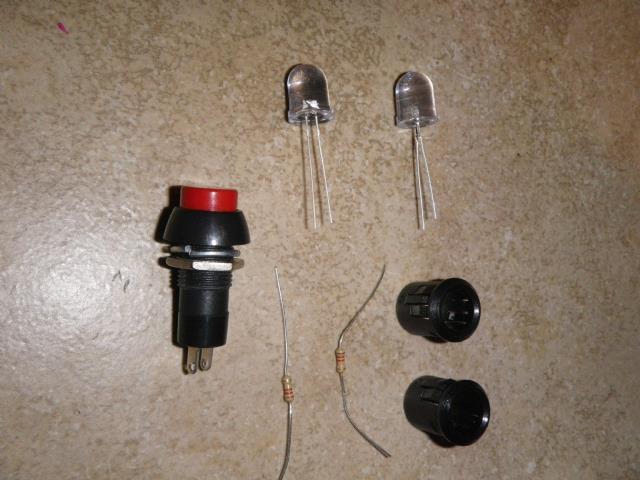

Otros elementos que utilice (para colocarle luces reglamentarias) son dos led de alta potencia  (rojo y verde)con resistencia que va soldada a la pata más larga del led (+) ya que estos creo que son de 3v - una llave para prender y apagar - dos porta led.

Aquí ya colocada la llave - la batería - cables varios (Los cables todos y cada uno soldados) y no olvidar el fusible de la eco al positivo (rojo)

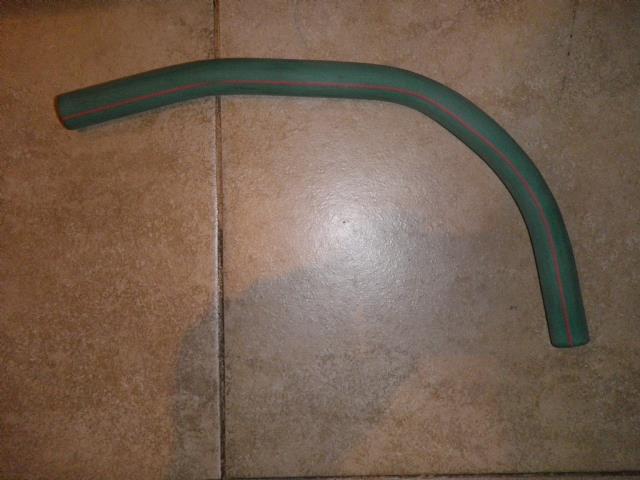

Para fijar la sonda utilicé un caño (acuasystem) y le dí la forma calentandolo en la hornalla y con mucha paciencia.

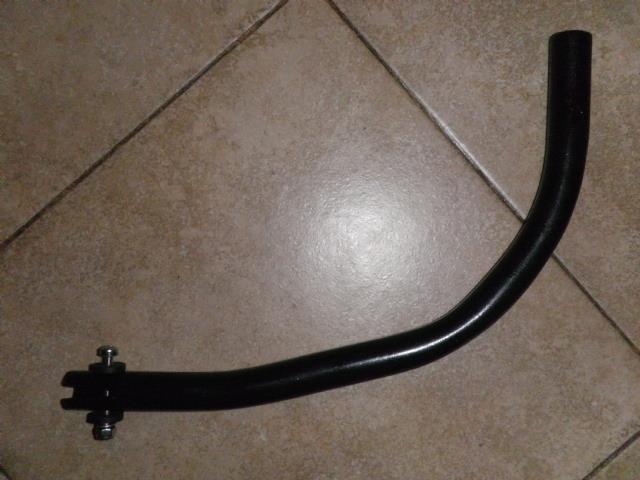

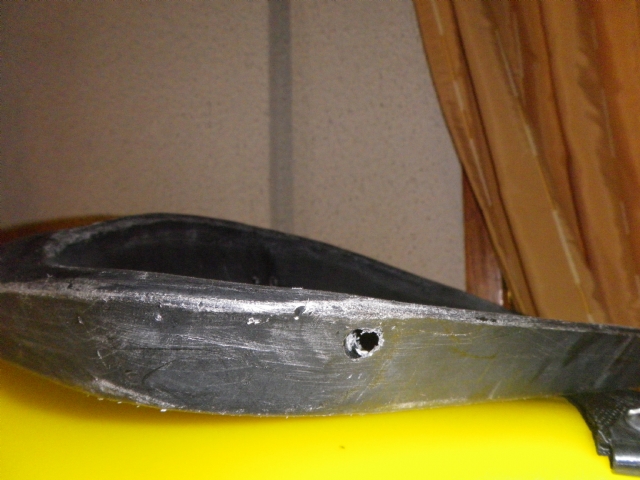

El caño ya pintado con una canaleta para que pase el cable y los dos orificios para sujetar el sensor.

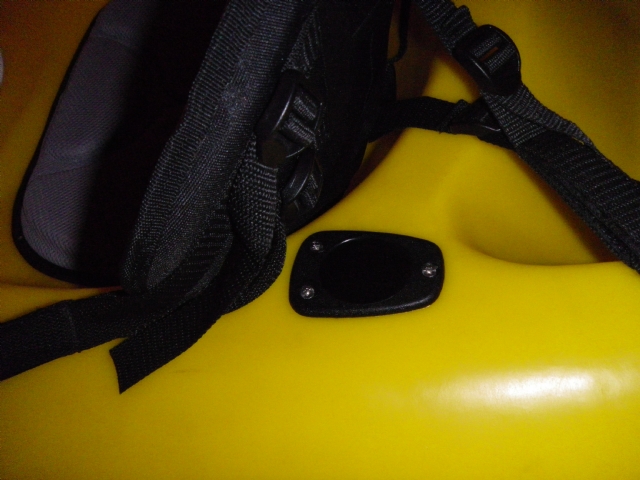

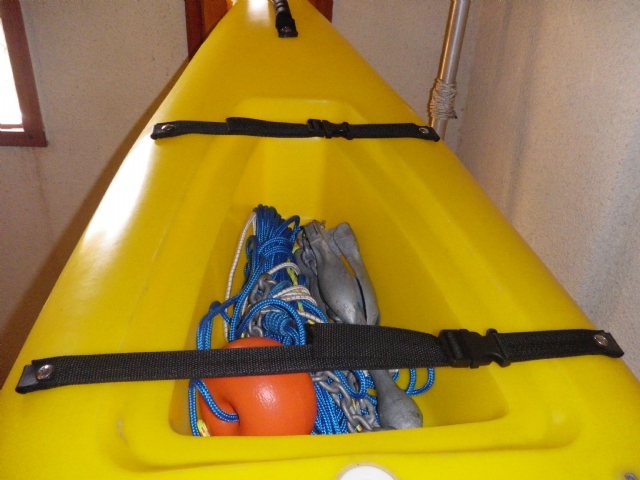

También quite los elásticos que vienen de fábrica y le puse cintas tipo mochila con broches de plástico.

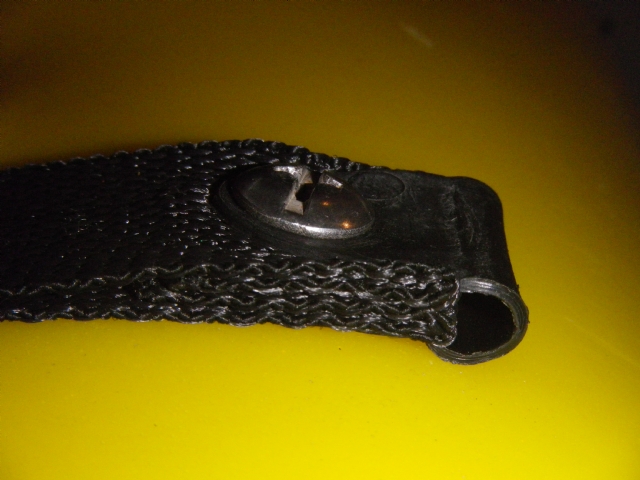

Para que quede prolijo pasé la cinta por dentro del pasa elástico y siempre hay que quemar con un encendedor las puntas de la cinta para que no se deshilache (existe esa palabra?)

Así quedan ya colocadas.

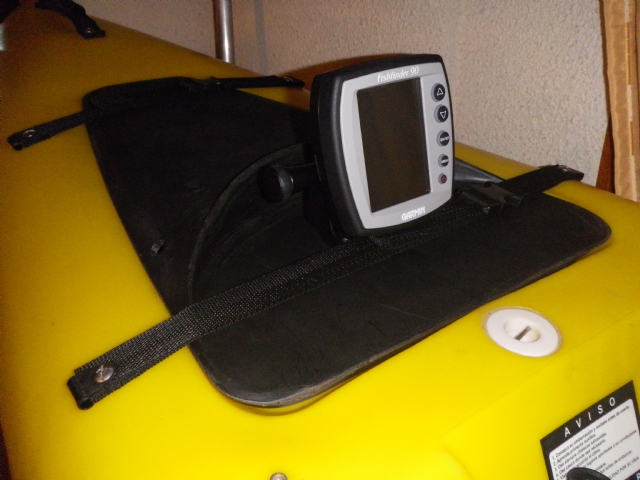

La eco en cubierta

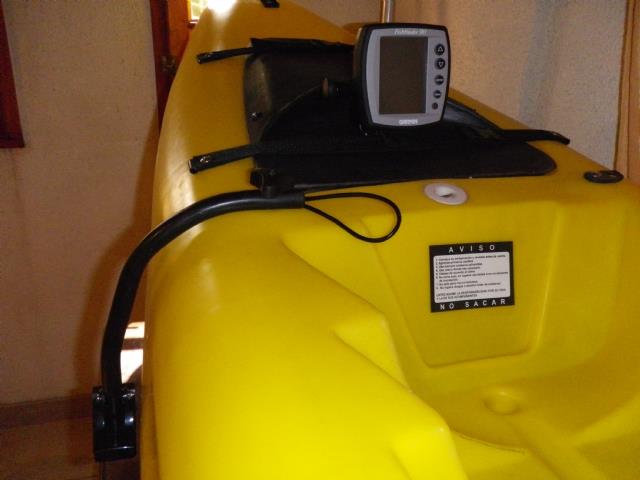

Aquí con el sensor colocado

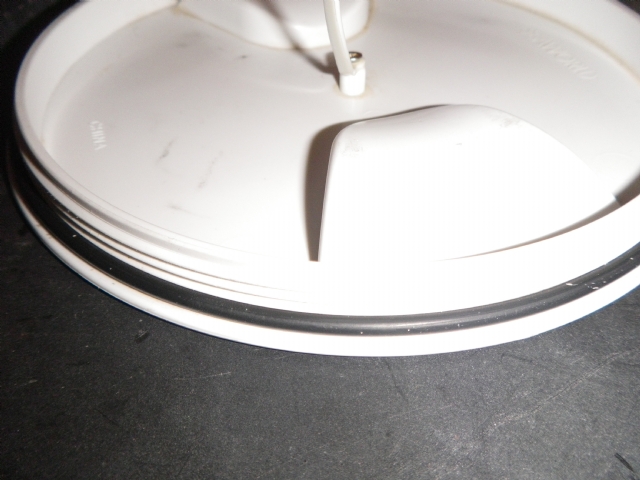

Otro tema que quería resolver desde que lo compré es la estanqueidad del tambucho central, para ello cambié el sello que viene de fábrica (muy duro - parece plástico) por un o´ring de goma.

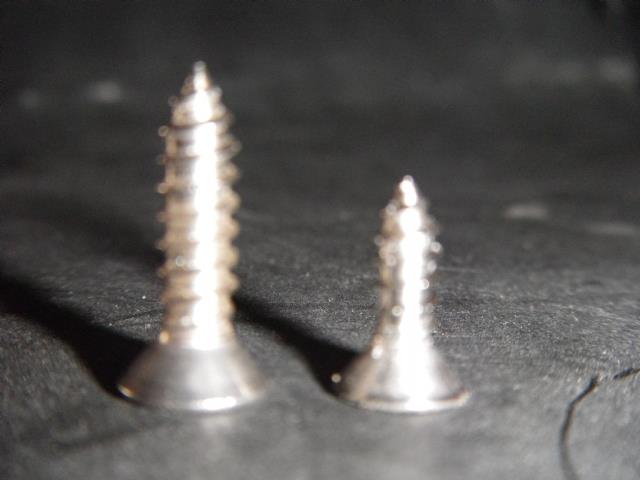

También cambié los tornillos de inox. porque eran muy chicos (demasiado)

Uno de los problemas que encontré fué un desnivel importante donde tiene que asentar la carcaza de la tapa y justamnente donde iba uno de los tornillos, lo cual hacía que cuando uno lo ajustara se perdiera lo fundamental que es que tiene que quedar la carcaza de forma plana y sin ondulaciones.

Para evitar esto roté la carcaza e hice nuevas perforaciones para que al ajustar no se deforme.

Para el sellado usé silicina blanca de siloc.

El tambucho y el asiento comprado en nitces que lo amuré a los insertos de fábrica.

Aca se ve como queda el posacaña empotrado con tornillos de inox.

Como es más largo que la profundidad del bote hay que cortarlo y luego le coloqué un tapón de goma (de los que venden en las químicas o en casas de todogoma (son de color rojo y cónicos)) y para que no pudiese safar el tapón lo asegué con dos tornillos de inox.

Finalmente sellador.

No fué necesario colocar junta.

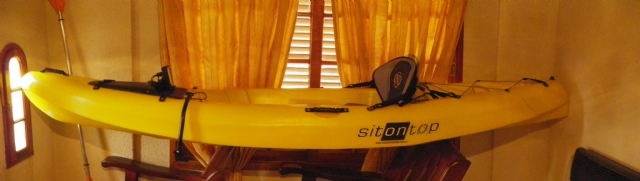

Bueno ya lo tengo que ir sacando del living porque esto se disfruta verdaderamente en el agua y por sobre todas las cosas con amigos.

Nos Vemos

Sergio Rezzano
